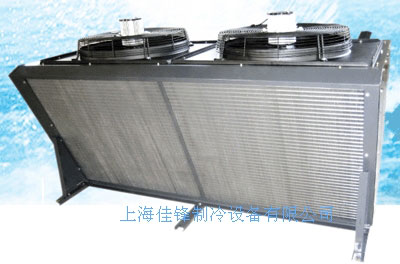

FNV冷凝器参数:
型号 | 名义排热量 | 传热面积 | 总风量 | 风扇数量 | 单个风扇功率 | 风扇直径 |
FNV-40.4/105 | 40.4 | 105 | 10000 | 1 | 550 | 600 |
FNV-63.5/165 | 63.5 | 165 | 16000 | 1 | 750 | 700 |
FNV-80.9/210 | 80.9 | 210 | 20000 | 2 | 550 | 600 |
FNV-88.6/230 | 88.6 | 230 | 26000 | 3 | 1500 | 800 |
FNV-121.3/320 | 121.3 | 320 | 30000 | 1 | 550 | 600 |
FNV-127.1/330 | 127.1 | 330 | 32000 | 2 | 750 | 700 |
FNV-161.7/420 | 161.7 | 420 | 40000 | 4 | 550 | 600 |
FNV-177.1/460 | 177.1 | 460 | 52000 | 2 | 1500 | 800 |
FNV-190.6/500 | 190.6 | 500 | 48000 | 5 | 750 | 700 |
FNV-202.1/530 | 202.1 | 530 | 50000 | 6 | 550 | 600 |
FNV-242.6/630 | 242.6 | 630 | 60000 | 3 | 550 | 600 |
FNV-254.1/660 | 254.1 | 660 | 64000 | 4 | 750 | 700 |
FNV-265.7/690 | 265.7 | 690 | 78000 | 3 | 1500 | 800 |
FNV-317.6/830 | 317.6 | 830 | 80000 | 5 | 750 | 700 |
FNV-381.2/990 | 381.2 | 990 | 96000 | 6 | 750 | 700 |
FNV-442.8/1150 | 442.8 | 1150 | 130000 | 5 | 1500 | 800 |
FNV-354.2/920 | 354.2 | 920 | 104000 | 4 | 1500 | 800 |
FNV-531.3/1380 | 531.3 | 1380 | 156000 | 6 | 1500 | 800 |
FNV风冷冷凝器安装尺寸:
型号 | 噪声 | 接管尺寸 | 外形尺寸 | 净重 | |||
进气管 | 回液管 | A | B | H | |||
FNV-40.4/105 | 38 | 22 | 19 | 1090 | 940 | 980 | 110 |
FNV-63.5/165 | 73 | 25 | 22 | 1290 | 1170 | 1210 | 160 |
FNV-80.9/210 | 70 | 25 | 22 | 1890 | 940 | 980 | 210 |
FNV-88.6/230 | 79 | 28 | 22 | 2690 | 940 | 980 | 330 |
FNV-121.3/320 | 71 | 28 | 22 | 1450 | 1340 | 1490 | 230 |
FNV-127.1/330 | 74 | 28 | 22 | 2290 | 1170 | 1210 | 310 |
FNV-161.7/420 | 71 | 38 | 28 | 3490 | 940 | 980 | 450 |
FNV-177.1/460 | 80 | 38 | 28 | 2610 | 1340 | 1490 | 450 |
FNV-190.6/500 | 75 | 50 | 38 | 4330 | 940 | 980 | 580 |
FNV-202.1/530 | 72 | 50 | 38 | 5130 | 940 | 980 | 700 |
FNV-242.6/630 | 73 | 50 | 38 | 3290 | 1170 | 1210 | 470 |
FNV-254.1/660 | 76 | 50 | 38 | 4320 | 1170 | 1210 | 640 |
FNV-265.7/690 | 81 | 50 | 38 | 3770 | 1340 | 1490 | 690 |
FNV-317.6/830 | 77 | 60 | 42 | 5320 | 1170 | 1210 | 820 |
FNV-381.2/990 | 78 | 60 | 42 | 6320 | 1170 | 1210 | 980 |
FNV-442.8/1150 | 83 | 60 | 42 | 6120 | 1340 | 1490 | 1150 |
FNV-354.2/920 | 82 | 60 | 42 | 4960 | 1340 | 1490 | 930 |
FNV-531.3/1380 | 85 | 60 | 42 | 7290 | 1340 | 1490 | 1400 |
冷库冷凝压力过高可细致分析一下几个方面:
(1)冷凝器选的过小。更换或增加冷凝器。
(2)冷凝器投入运行台数少。增加运行台数。
(3)冷却水流量不足。增加水泵运行台数,加大水流量。
(4) 冷却水温度过高。补充低温水(自来水或井水);利用冲 霜水;保证冷却塔的冷却效果,冷却塔是在室外安装,由于风机的作用,会有大量的灰尘、树叶、昆虫等进入塔内,时间长了会造成冷却塔填料、管道等的堵塞,另 外使用时间久了,布水器喷孔也会被杂物或水垢堵塞,影响冷却效果,因而需对冷却塔定期清洗,保持清洁。当水温接近空气湿球温度时应关闭冷却塔风机减少电 耗。
(5) 冷凝器换热面积减少。充足的换热面积是冷凝器换热效果 的重要保障。特别是采用压缩冷凝机组的制冷系统,因为这种机组的冷凝器兼有贮液器的功能,当冷凝器内液位过高时,严重影响冷凝器的冷凝效果,冷凝温度和压 力升高,制冷压缩机耗电量增加,因此,操作时应注意液位变化,及时排放冷凝器中的冷凝液体,加注制冷剂时,严格控制加入量,确保冷凝器充足的换热面积。
(6)冷凝器布水不均匀。当布水不均匀时,部分管子内水流量最大,部分管子内的水流量小,将使传热效率降低,冷凝温度升高。良好的水流分布,应是水流沿管壁旋转流下,若水流从管子中间流下,则大部分水流起不到冷凝效果。因此当布水器布水不均匀时,应更换布水器。
(7)冷凝器管道上有水垢。冷凝器管道上的水垢导致热阻增大,传热系数降低,热交换效果下降,使冷凝温度上升。改善水质,及时除垢。
(8)冷凝器中有空气。冷凝器中的空气使系统中分压力增加,总压力升高,空气还会在冷凝器表面形成气体层,产生附加热阻,使传热效率降低,导致冷凝压力和冷凝温度升高。应及时放空气。如有在冷凝器配置上有相关疑问需要解决,可致电上海佳锋制冷。佳锋制冷为多年冷凝器生产厂家,有详细的冷凝器样本参数可供参考。同时在冷凝器运行过程中出现的相关问题均可咨询佳锋制冷技术人员。
