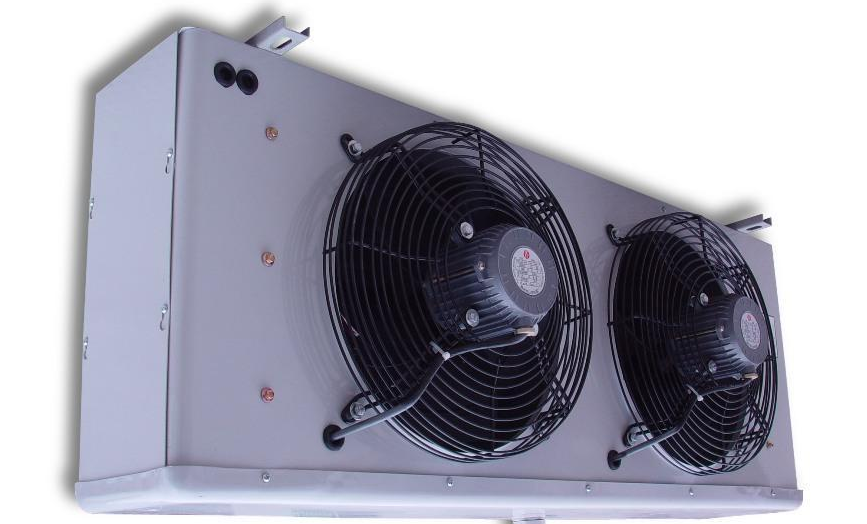

DL型冷风机
发布时间：2015-07-16 ▏作者：jiafengzhileng ▏阅读：
次
DL型系列冷风机主要技术参 数： 散热片间距：4.5mm
| 型号 | 制冷量 | 蒸发面积 | 风机 | 电加热融霜 | 重量 | ||||||
| 直径 | 风量 | 电压 | 功率 | 射程 | 盘管 | 水盘 | 电压 | ||||
| DL-2.1/10 | 2.1 | 10 | 330 | 1700 | 380 | 90 | 9 | 0.7 | 0.7 | 220 | 20 |
| DL-3.1/15 | 3.1 | 15 | 330 | 2*1700 | 380 | 2*90 | 9 | 1.0 | 1.0 | 220 | 28 |
| DL-4.2/20 | 4.2 | 20 | 330 | 2*1700 | 380 | 2*90 | 9 | 1.0 | 1.0 | 220 | 35 |
| DL-5.2/25 | 5.2 | 25 | 330 | 3*1700 | 380 | 3*90 | 9 | 1.2 | 1.2 | 220 | 42 |
| DL-8.20/40 | 8.2 | 40 | 400 | 2*3000 | 380 | 2*250 | 12 | 1.4 | 0.7 | 220 | 65 |
| DL-11.5/55 | 11.5 | 55 | 400 | 2*3000 | 380 | 2*250 | 12 | 1.4 | 0.7 | 220 | 72 |
| DL-16.7/80 | 16.7 | 80 | 500 | 2*6000 | 380 | 2*550 | 15 | 3.0 | 1.5 | 220 | 97 |
| DL-22.0/105 | 22.0 | 105 | 500 | 2*6000 | 380 | 2*550 | 15 | 3.0 | 1.5 | 220 | 116 |
| DL-25.8/125 | 25.8 | 125 | 500 | 3*6000 | 380 | 3*550 | 15 | 3.8 | 1.9 | 220 | 140 |
| DL-33.6/160 | 33.6 | 160 | 500 | 3*6000 | 380 | 3*550 | 15 | 4.6 | 2.3 | 220 | 160 |
| DL-38.7/185 | 38.7 | 185 | 500 | 4*6000 | 380 | 4*550 | 15 | 5.4 | 2.7 | 220 | 195 |
| DL-44.0/210 | 44.0 | 210 | 500 | 4*6000 | 380 | 4*550 | 15 | 6.0 | 3.0 | 220 | 208 |
| DL-52.9/260 | 52.9 | 260 | 600 | 2*10000 | 380 | 2*1500 | 17 | 9.0 | 1.8 | 220 | 296 |
| DL-67.2/330 | 67.2 | 330 | 600 | 3*10000 | 380 | 2*1500 | 17 | 11.0 | 2.2 | 220 | 376 |
| DL-83.4/410 | 83.4 | 410 | 600 | 3*10000 | 380 | 3*1500 | 17 | 13.0 | 2.6 | 220 | 435 |
备注：1.数据如有变动恕不另行通知。 2.根据用户冷风机需要可另行加工
DL型冷风机为高温冷风机， 适用于冷库温度在0度冷库库房中，保鲜冷库中选此冷风机为佳。上海佳锋制冷设备有限公司为DL型冷风机生产厂家，可提供DL型冷风机图纸及外形尺寸等规格 参数，同时可根据用户要求定做。免费提供样本及产品技术支持，咨询DL型冷风机价格请致电上海佳锋。上海佳锋提供DL型冷风机参数选型表供用户参考。
DL型冷风机安装尺寸：
| 型号 | A | B | H | D | E | E1 | E2 | E3 | F | 接口管径 | 排水管直径 |
外观示意图
|
|
| 进口 | 出口 | ||||||||||||
| DL-2.1/10 | 730 | 425 | 440 | 260 | 530 | / | / | / | 85 | 12 | 16 | 1 |
 |
|
DL-3.1/15 |
1130 | 425 | 440 | 260 | 930 | / | / | / | 85 |
 |
|||
|
DL-4.2/20 |
1280 | 425 | 440 | 260 | 1080 | / | / | / | 85 | ||||
|
DL-5.2/25 |
1580 | 425 | 440 | 260 | 1380 | / | / | / | 85 |
 |
|||
|
DL-8.2/40 |
1520 | 600 | 560 | 370 | 1250 | 600 | / | / | 95 | 16 | 25 |
|
|
|
DL-11.5/55 |
1520 | 600 | 560 | 370 | 1250 | 600 | / | / | 95 | ||||
|
DL-16.7/80 |
1820 | 650 | 660 | 420 | 1550 | 950 | / | / | 95 | 19 | 38 | ||
|
DL-21.9/105
|
1820 | 650 | 660 | 420 | 1550 | 750 | / | / | 95 | ||||
| DL-25.8/125 | 2300 | 650 | 660 | 420 | 2030 | 660 | 660 | / | 95 |
|
|||
| DL-33.6/160 | 2720 | 650 | 660 | 420 | 2450 | 800 | 800 | / | 95 | ||||
| DL-38.7/185 | 3120 | 650 | 660 | 420 | 2850 | 700 | 700 | 700 | 95 | 25 | 50 | 1.5 |
 |
| DL-44.0/210 | 3520 | 650 | 660 | 420 | 3250 | 800 | 800 | 800 | 95 | ||||
| DL-52.9/260 | 2220 | 1060 | 860 | 630 | 1950 | 950 | / | / | 95 | 25 | 50 |
|
|
| DL-67.2/330 | 2720 | 1060 | 860 | 630 | 2450 | 800 | 800 | / | 95 |
|
|||
|
DL-83.4/410 |
3200 | 1060 | 860 | 630 | 2930 | 960 | 960 | / | 95 | ||||
1、 安装时，应保证气流通畅，冷库内送风均匀，维修方便。冷风机的风扇射程为7米，安装时应注意长度大于7米的冷库库温均匀。
2、 风机的排风方向应尽可能朝向门，吸风侧应避开门。离墙距离应符合下图之规定：
3、 供液管的配置应保证供液量的充足，膨胀阀前无闪发气体；回气管的配置应保证回油流畅，压损不超过2PSIG。回气管出蒸发器后，上升时应加一回油弯，上升段要缩径。
4、特大型冷库其顶板需要用立柱支撑。在底板上锯出柱子穿孔，将立柱用膨胀螺栓固定于地面。将钢梁掉起，焊接于立柱上。如高度需调整时，在钢梁与立柱之间加垫铁。顶板放于钢梁上。并做好库板之间的密封，安装装饰件。
当两个以上的冷库并联为一路系统时，每个冷库应配一电磁阀，以保证每个冷库供液均匀。
膨胀阀感温包应安装在尽可能靠近蒸发器的回气管的水平位置上，并注意以下事项：
l 感温包决不能安装在吸气管底部
l 感温包必须能感受过热的蒸汽温度，不得暴露在极冷或极热的位置，否则建议将感温包隔热。
l 感温包应安装在回气管截面的1点和4点的水平线上。不能安装在吸气管的底部，以防吸气管底部有油，使感温包接受错误信号。
2、安装：风机横吊杆直线贴顶板安装。
1）M10×200镀锌螺栓
2）Æ10弹簧垫圈
3）空气冷却器横吊杆
4）风机安装板
5）Æ10木垫圈
6）M10螺母
3、排水管：
低温冷库应安装下水防冻加热丝后，再连接PVC管。库内排水管尽可能短，采用Æ25或Æ40的PVC管。水盘泄水口向库外方向是5％斜坡的外排水。排水管库外段需作一水封。
